該款油墨是為能夠滿足觸摸屏行業(yè)高性能要求而開發(fā)的雙組份玻璃油墨，固化后的涂膜具有良好的附著力、耐水性和化學(xué)抗性，同時也具有良好的印刷適應(yīng)性、較高的表面硬度和耐磨性等優(yōu)點。

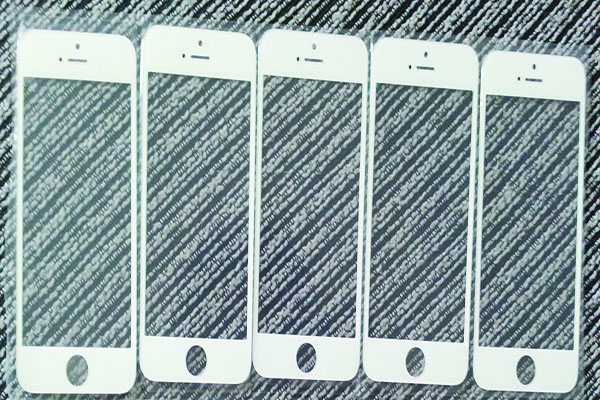

適用范圍：常規(guī)用于普通玻璃、鋼化玻璃。
油墨印刷操作工藝：添加TCB-100B固化劑10%并稀釋后以350目～420目網(wǎng)版印刷；
第一度130℃×8min；第二度130℃×8min；
第三度130℃×8min；最后一度(130～150)℃×30min條件烘干。
技術(shù)參數(shù)見下表：
測試項目 | 測試方法 | 測試結(jié)果 |
油墨細度 | GB/T1724-79 | ≤8μm |
表面張力 | 達因筆使用規(guī)范 | ≥32 |
超聲波洗滌 | 常規(guī)洗滌液/65°C/2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
耐水煮 | 浸入100℃去離子水中2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
高低溫濕熱循環(huán) | 80℃/95%RH(8Hr)//-40℃（2Hr）共10個循環(huán) | ①不起泡；②不起皺；③無異色；④百格測試100% |
硬度 | 三菱鉛筆成45度角/受力500克/測不同處3次 | ≥2H |
附著力 | 劃百格/3M膠紙連拔5次 | 百格測試100% |
表面電阻 | 測其表面電阻5處（≤80%RH） | ≥1010 歐姆 |
耐酸 | 浸入25℃/5%的H2 SO4 溶液中2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
耐堿 | 浸入25℃/5%的NaOH 溶液中2Hr | ①不起泡；②不起皺；③無異色；④百格測試100% |
耐酒精 | 試驗機負載200克力、棉絨布浸蘸99%以上酒精來回摩擦100次 | ①不掉色；②不失光 |
耐溶劑（丙酮） | 試驗機負載200克力、棉絨布浸蘸化學(xué)純丙酮來回摩擦50次 | ①掉色；②不失光 |
1、性能特點：
顯著優(yōu)勢表現(xiàn)在符合環(huán)保、中高的表面張力、良好的觸變結(jié)果（不易尺寸變化）、干速中等、腐蝕性弱等特點。
2、使用方法:
1）使用前請按10%的比例添加配套的TCBT-100B固化劑及適量稀釋劑，并充分攪拌均勻后方可印刷。
2）推薦烘烤溫度為130℃，時間為15min，其他條件時請先行確認是否可行，以免影響成品質(zhì)量。
3）多層疊印時，第一層可130℃×8min固化，第二層可130℃×8min固化，最后一層以(130～150)℃×20min至完全固化以確
保質(zhì)量。
4）稀釋劑種類選取及用量完全取決于印刷網(wǎng)目目數(shù)、環(huán)境條件及印刷效果來調(diào)節(jié)。
3、儲存條件：
使用前及使用后該系列油墨，均應(yīng)將油墨容器完全密封且置于陰涼通風(fēng)。
